Beskrivning

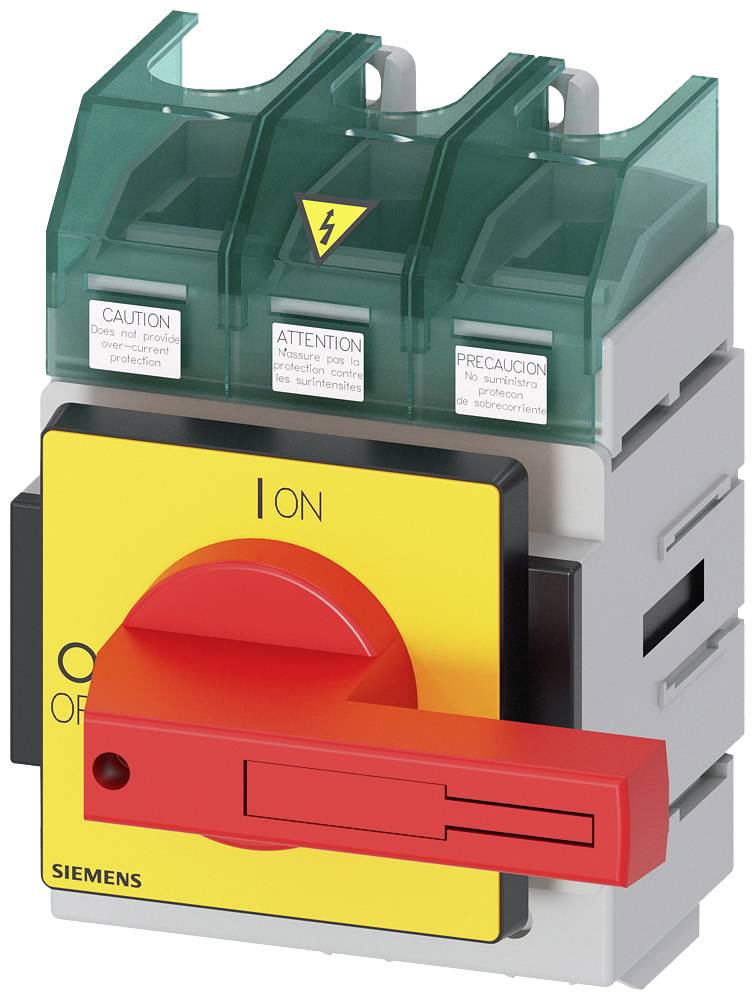

SENTRON, lastfrånskiljare 3LD5 UL, nödstoppbrytare, 3-polig, godkänd enligt UL489, UL60947-4-1 och IEC60947-3, UL: 150A, SCCR 50 kA at 480VAC, drifteffekt @ 480VAC 3-fas: 100 Hp, IEC: 160A, driftseffekt vid AC-23A vid 400V: 75 kW, markfäste med direktdrivning, röd/gul inklusive klämskydd för matningssidan huvud- och nödströmbrytare SENTRON 3LD5 för säker avstängning av laster på många områden inom Industrial Machinery på den amerikanska marknaden.Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 160 A genom vriddrivenhetens stängbarhet. Mångsidigt användbar tack vare internationella godkännanden. Genom certifiering enligt UL489 är den lämpad för export till Nafta-länder. Med många tillbehör lämpar den sig 3LD5 särskilt som huvudströmbrytare. Den kan även användas som manuell motorstyrning, eftersom den dessutom är certifierad enligt UL60947-4-1.Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.Huvud- och nödströmbrytare 3LD – konsekvent säkerhet för användare och system.

SENTRON, lastfrånskiljare 3LD5 UL, nödstoppbrytare, 3-polig, godkänd enligt UL489, UL60947-4-1 och IEC60947-3, UL: 150A, SCCR 50 kA at 480VAC, drifteffekt @ 480VAC 3-fas: 100 Hp, IEC: 160A, driftseffekt vid AC-23A vid 400V: 75 kW, markfäste med direktdrivning, röd/gul inklusive klämskydd för matningssidan huvud- och nödströmbrytare SENTRON 3LD5 för säker avstängning av laster på många områden inom Industrial Machinery på den amerikanska marknaden.Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 160 A genom vriddrivenhetens stängbarhet. Mångsidigt användbar tack vare internationella godkännanden. Genom certifiering enligt UL489 är den lämpad för export till Nafta-länder. Med många tillbehör lämpar den sig 3LD5 särskilt som huvudströmbrytare. Den kan även användas som manuell motorstyrning, eftersom den dessutom är certifierad enligt UL60947-4-1.Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.Huvud- och nödströmbrytare 3LD – konsekvent säkerhet för användare och system.

Typ av produkt

Lastströmbrytare

Rated operation power at AC-3, 400 V

75

Number of auxiliary contacts as normally open contact

0

Number of auxiliary contacts as normally closed contact

0

Rated permanent current Iu

160

Number of poles

3

Degree of protection (IP), front side

IP00

Number of auxiliary contacts as change-over contact

0

Number of switches

1

Interlockable

TRUE

Motor drive integrated

FALSE

Type of electrical connection of main circuit

Frame clamp

Version as emergency stop installation

TRUE

Type of control element

Wing knob

Version as main switch

TRUE

Version as safety switch

TRUE

Version as maintenance-/service switch

TRUE

Rated operation power at AC-23, 400 V

75.0

Rated short-time withstand current lcw

4

Colour control element

Red

Suitable for floor mounting

TRUE

Suitable for front mounting 4-hole

FALSE

Suitable for front mounting centre

FALSE

Suitable for distribution board installation

FALSE

Suitable for intermediate mounting

FALSE

Max. rated operation voltage Ue AC

690

Motor drive optional

FALSE

Voltage release optional

FALSE

Device construction

Built-in device fixed built-in technique

Rated permanent current at AC-21, 400 V

160

Version as reversing switch

FALSE

Rated permanent current at AC-23, 400 V

160

Degree of protection (NEMA)

Other
