Beskrivning

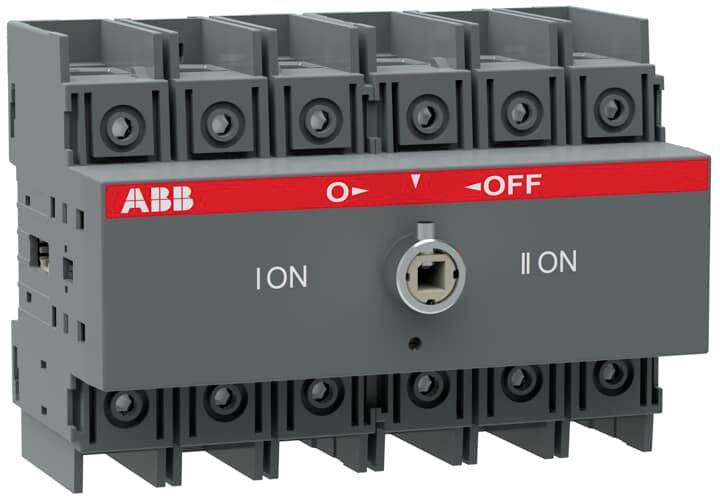

Serien med manuell lastswitch från ABB är en optimal lösning för många användningsområden. Lastomkopplaren slår strömstyrkor från 16 A till 3200 A och det vid spänningar upp till 690 V AC. Trots hög prestanda garanterar brytarna säker drift genom en mängd inbyggda säkerhetsfunktioner. Tack vare den kompakta designen möjliggör serien ett optimalt utnyttjande av utrymmet. Lastomkopplaren från ABB finns i två olika utföranden. Dessa skiljer sig åt i fråga om typ av omkoppling: Öppen omkoppling (i-0-II) och sluten omkoppling (i-i+II-II). Dessutom har omkopplaren IEC och UL-godkännanden. ABB erbjuder dig ett stort urval av tillbehör för denna brytare, t.ex. Förlängningsaxlar, handtag, hjälpbrytare och klämskydd. Dessutom kan en intelligent styrenhet kombineras med strömbrytaren, så att den fungerar som ATS (Automatic Transfer Switch). På så sätt kan lastomkopplaren användas för de mest krävande applikationer.

Serien med manuell lastswitch från ABB är en optimal lösning för många användningsområden. Lastomkopplaren slår strömstyrkor från 16 A till 3200 A och det vid spänningar upp till 690 V AC. Trots hög prestanda garanterar brytarna säker drift genom en mängd inbyggda säkerhetsfunktioner. Tack vare den kompakta designen möjliggör serien ett optimalt utnyttjande av utrymmet. Lastomkopplaren från ABB finns i två olika utföranden. Dessa skiljer sig åt i fråga om typ av omkoppling: Öppen omkoppling (i-0-II) och sluten omkoppling (i-i+II-II). Dessutom har omkopplaren IEC och UL-godkännanden. ABB erbjuder dig ett stort urval av tillbehör för denna brytare, t.ex. Förlängningsaxlar, handtag, hjälpbrytare och klämskydd. Dessutom kan en intelligent styrenhet kombineras med strömbrytaren, så att den fungerar som ATS (Automatic Transfer Switch). På så sätt kan lastomkopplaren användas för de mest krävande applikationer.

Typ av produkt

Lastomkopplare

Tillverkarfärg

Svart

Antal poler

3

Width

140

Height

100

Depth

86

Number of auxiliary contacts as normally open contact

0

Number of auxiliary contacts as normally closed contact

0

Rated permanent current Iu

100

Number of poles

3

Rated operating voltage

750-750

Degree of protection (IP), front side

IP20

Number of auxiliary contacts as change-over contact

0

Number of switches

1

Interlockable

TRUE

Motor drive integrated

FALSE

Version as emergency stop installation

FALSE

Version as main switch

TRUE

Version as safety switch

FALSE

Version as maintenance-/service switch

TRUE

Rated operation power at AC-23, 400 V

37

Rated short-time withstand current lcw

2.5

Colour control element

Black

Suitable for floor mounting

FALSE

Suitable for front mounting 4-hole

TRUE

Suitable for front mounting centre

FALSE

Suitable for distribution board installation

TRUE

Suitable for intermediate mounting

FALSE

Max. rated operation voltage Ue AC

750

Motor drive optional

FALSE

Voltage release optional

FALSE

Device construction

Built-in device plug-in technique

Rated permanent current at AC-21, 400 V

100

Switching power at 400 V

37

Version as reversing switch

FALSE

Rated permanent current at AC-23, 400 V

80

Degree of protection (NEMA)

1
