Beskrivning

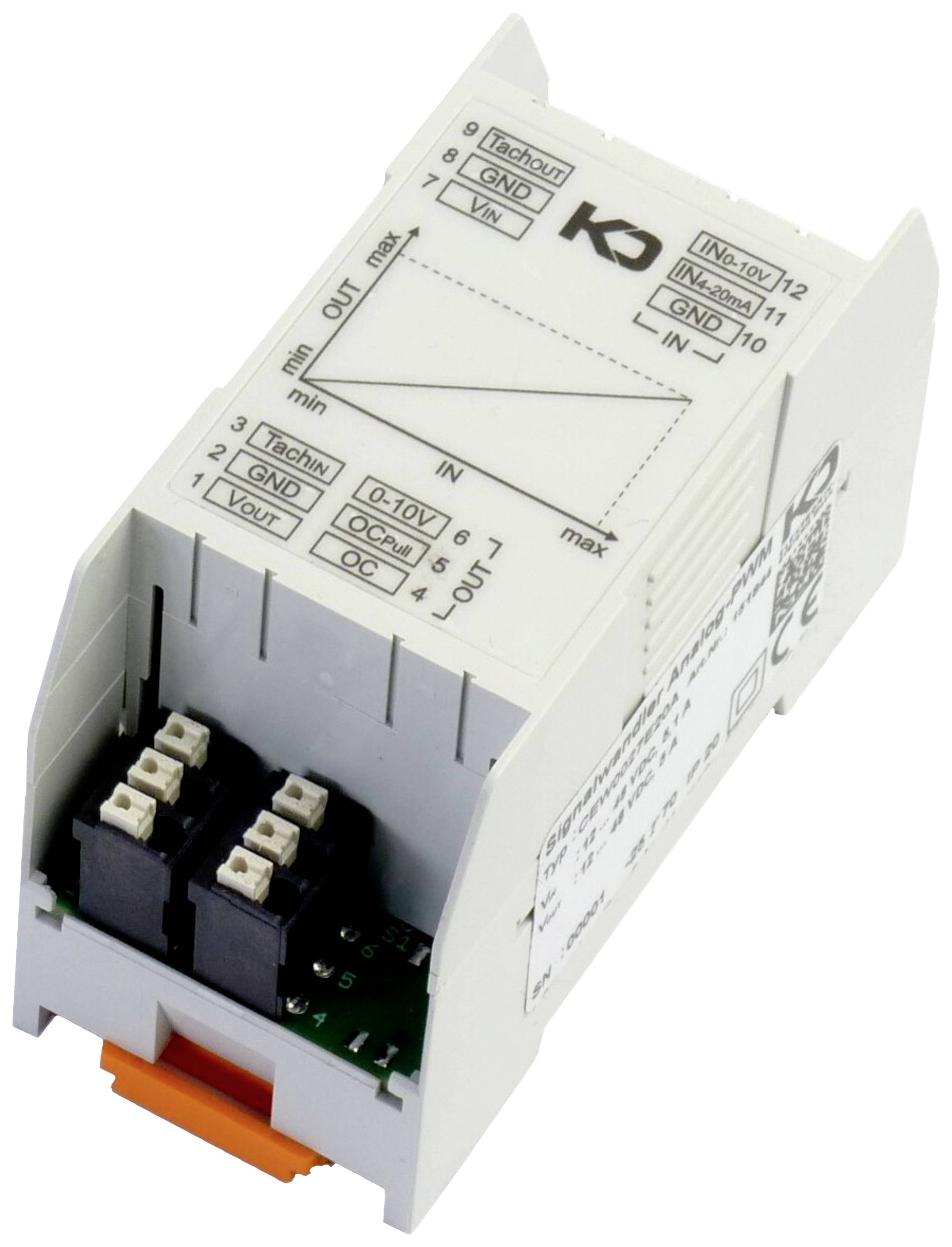

Signalomvandlaren omvandlar en analog standardsignal (0 … 10 V eller 4 … 20 mA) till en PWM-signal (0 … 100 % pulsförhållande). Modulen har två olika typer av PWM-styrgränssnitt (Open Collector och Open Collector med Pullup) som ger samma varvtal. Dessutom finns en analog utgång 0 … 10 V, som också ger samma varvtal. Om båda signalingångarna (AI0-10V och AI4-20mA) är kopplade, avges det högre av de resulterande varvtalen. Du kan ansluta AC- eller DC-fläktar, varvid DC-fläkt med upp till 5 A strömförbrukning kan anslutas direkt.

Omvandling av 0 … 10 V eller 4 … 20 mA signal till en PWM-signalKontroll av DC- och AC-fläktar med PWM-styringång eller 0 … 10 V ingångDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

Signalomvandlare analog-PWM12 – 48 VDCInsignal:0-10V eller 4-20mAStyrutgång:Öppen kollektor med eller utan pull-up 0-10VBrett ingångsspänningsområde 12 … 48 VDCKompatibel med EBM-papst fläktarMontering: Standardbärskena 35 mmÖverföring av en analog standard signal (t.ex. en SPS-utgång) till en PWM-signal för varvtalsinställning av motorer som har en PWM-styringångVarvtalsstyrning av motorer i kopplingsskåp, uppvärmnings-, ventilations- och klimatapparaterKombinerad användning med fläktavfallsigenkänning av av företaget. KD elektroniksystem”]},”advisoryInformation”:[{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:null,”linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null}],”greenLabel”:false,”symbolImages”:null,”awardImages”:null,”brand”:{”displayName”:”KD ElektronikgpsrAddress”:”Ahornweg 9gpsrCity”:”ZerbstgpsrCompanyName”:”KD Elektroniksysteme GmbHgpsrCountry”:”GermanygpsrDigitalAddress”:”https://kd-elektroniksysteme.de/gpsrPhoneNumber”:”+49392348480gpsrPostalcode”:”39261id”:”Brand.126442508image”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/KDELEKTRONIKSYSTEMEVL00/image.jpg”},”productShortInformation”:{”title”:”KD Elektronik 151844 Signalomvandlare analog till PWMslug”:”kd-elektronik-151844-signalomvandlare-analog-till-pwm-2901006shortDescription”:”KD Elektronik 151844 Signalomvandlare analog till PWM 1 starticleGroup”:”0812007articleGroupName”:”AxialfläktregulatormodificationDate”:”2025-08-11 18:39:31mainImage”:{”type”:”Primary ImageassetID”:”002901006PI00imageUrl”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/002901006PI00/image.jpgaltText”:”En kontrollenhet med anslutningar och kopplingsschemaymboler på framsidan. Lämplig för elektriska styrtillämpningar.”},”featuresShortened”:[”Omvandling av 0 … 10 V eller 4 … 20 mA signal till en PWM-signalKontroll av DC- och AC-fläktar med PWM-styringång eller 0 … 10 V ingångDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

Signalomvandlaren omvandlar en analog standardsignal (0 … 10 V eller 4 … 20 mA) till en PWM-signal (0 … 100 % pulsförhållande). Modulen har två olika typer av PWM-styrgränssnitt (Open Collector och Open Collector med Pullup) som ger samma varvtal. Dessutom finns en analog utgång 0 … 10 V, som också ger samma varvtal. Om båda signalingångarna (AI0-10V och AI4-20mA) är kopplade, avges det högre av de resulterande varvtalen. Du kan ansluta AC- eller DC-fläktar, varvid DC-fläkt med upp till 5 A strömförbrukning kan anslutas direkt.

Omvandling av 0 … 10 V eller 4 … 20 mA signal till en PWM-signalKontroll av DC- och AC-fläktar med PWM-styringång eller 0 … 10 V ingångDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

Signalomvandlare analog-PWM12 – 48 VDCInsignal:0-10V eller 4-20mAStyrutgång:Öppen kollektor med eller utan pull-up 0-10VBrett ingångsspänningsområde 12 … 48 VDCKompatibel med EBM-papst fläktarMontering: Standardbärskena 35 mmÖverföring av en analog standard signal (t.ex. en SPS-utgång) till en PWM-signal för varvtalsinställning av motorer som har en PWM-styringångVarvtalsstyrning av motorer i kopplingsskåp, uppvärmnings-, ventilations- och klimatapparaterKombinerad användning med fläktavfallsigenkänning av av företaget. KD elektroniksystem”]},”advisoryInformation”:[{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:null,”linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null}],”greenLabel”:false,”symbolImages”:null,”awardImages”:null,”brand”:{”displayName”:”KD ElektronikgpsrAddress”:”Ahornweg 9gpsrCity”:”ZerbstgpsrCompanyName”:”KD Elektroniksysteme GmbHgpsrCountry”:”GermanygpsrDigitalAddress”:”https://kd-elektroniksysteme.de/gpsrPhoneNumber”:”+49392348480gpsrPostalcode”:”39261id”:”Brand.126442508image”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/KDELEKTRONIKSYSTEMEVL00/image.jpg”},”productShortInformation”:{”title”:”KD Elektronik 151844 Signalomvandlare analog till PWMslug”:”kd-elektronik-151844-signalomvandlare-analog-till-pwm-2901006shortDescription”:”KD Elektronik 151844 Signalomvandlare analog till PWM 1 starticleGroup”:”0812007articleGroupName”:”AxialfläktregulatormodificationDate”:”2025-08-11 18:39:31mainImage”:{”type”:”Primary ImageassetID”:”002901006PI00imageUrl”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/002901006PI00/image.jpgaltText”:”En kontrollenhet med anslutningar och kopplingsschemaymboler på framsidan. Lämplig för elektriska styrtillämpningar.”},”featuresShortened”:[”Omvandling av 0 … 10 V eller 4 … 20 mA signal till en PWM-signalKontroll av DC- och AC-fläktar med PWM-styringång eller 0 … 10 V ingångDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

Typ av produkt

Signalomvandlare analog till PWM

Driftspänning

12

Tillverkarfärg

Ljusgrå

Mått.

(L x B x H) 76 x 36 x 51 mm

Bredd

36

Höjd

51

Längd

76
