Beskrivning

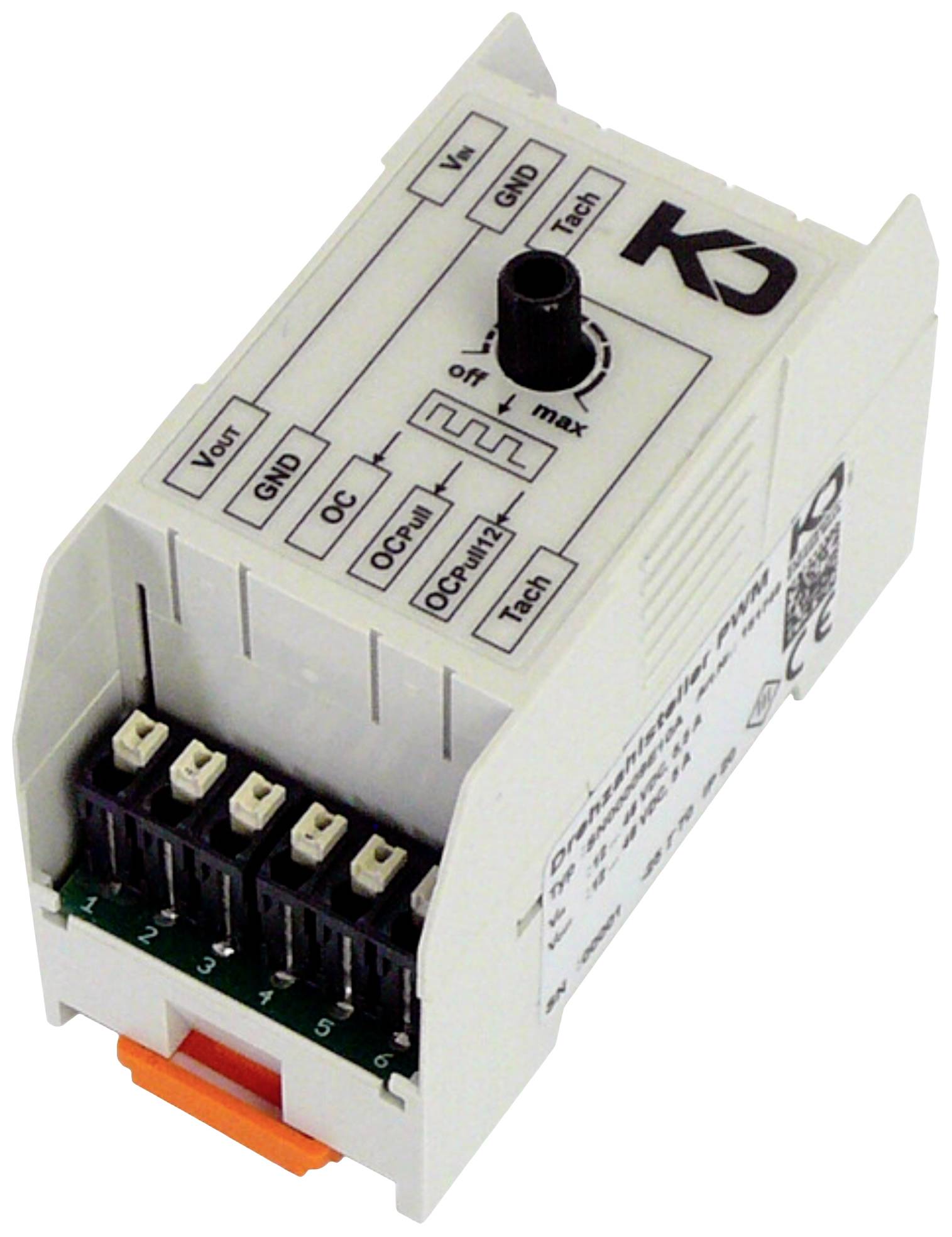

Varvtalsregulatorn används för att ställa in ett varvtal hos motorer, fläktar, blåsfläktar eller pumpar med en PWM-styringång. Du kan driva AC- eller DC-motorer, där DC-motorer med upp till 5 A strömförbrukning kan anslutas direkt till varvtalsregulatorn.Modulen har tre olika typer av PWM-styrgränssnitt (Open Collector, Open Collector med Pullup, Open Collector med Pullup och begränsning till 12V) som ger samma varvtal.Alternativt kan en fläkts tachosignal användas Motorn slipas med modulen för att övervaka den med en förkopplad feldetektering. Tacho-signalen går direkt igenom internt. Modulen har på ovansidan en manuellt styrbar vridknapp som ändrar styrsignalen till de tre PWM-styrutgångarna från 0 % till 100 % (pulsförhållande). Vänster anslag för knappen är 0 %.

Fast varvtalsinställning för DC- och AC-motorer med en PWM styringångSteglös varvtalsinställning över hela inställningsområdetDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

VarvtalsreglagePWM SN009E i hölje76x36x60mm12 – 48 VDCMax. 0,8 W (utan fläkt)Max. 5,1 A (inkl. max. Fläktström)IP20HastighetsmätarsignalKompatibel med EBM-papst fläktarMontering: Standardbärskena 35 mmVarvtalsinställning av fläktar, pumpar och motorer med en PWM-styringångKombinerad användning med fläktavfallsigenkänning av av företaget. KD elektroniksystem”]},”advisoryInformation”:[{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:null,”linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null}],”greenLabel”:false,”symbolImages”:null,”awardImages”:null,”brand”:{”displayName”:”KD ElektronikgpsrAddress”:”Ahornweg 9gpsrCity”:”ZerbstgpsrCompanyName”:”KD Elektroniksysteme GmbHgpsrCountry”:”GermanygpsrDigitalAddress”:”https://kd-elektroniksysteme.de/gpsrPhoneNumber”:”+49392348480gpsrPostalcode”:”39261id”:”Brand.126442508image”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/KDELEKTRONIKSYSTEMEVL00/image.jpg”},”productShortInformation”:{”title”:”KD Elektronik 151749 Varvtalsregulator 0.8 Wslug”:”kd-elektronik-151749-varvtalsregulator-0-8-w-2901007shortDescription”:”KD Elektronik 151749 Varvtalsregulator 1 starticleGroup”:”0812007articleGroupName”:”AxialfläktregulatormodificationDate”:”2025-08-19 02:41:58mainImage”:{”type”:”Primary ImageassetID”:”002901007PI00imageUrl”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/002901007PI00/image.jpgaltText”:”Elektroniskt styrenhet med anslutningar, reglervred och märkt frontpanel. Huvudsakligen använd för elektriska styrkretsar.”},”featuresShortened”:[”Fast varvtalsinställning för DC- och AC-motorer med en PWM styringångSteglös varvtalsinställning över hela inställningsområdetDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

Varvtalsregulatorn används för att ställa in ett varvtal hos motorer, fläktar, blåsfläktar eller pumpar med en PWM-styringång. Du kan driva AC- eller DC-motorer, där DC-motorer med upp till 5 A strömförbrukning kan anslutas direkt till varvtalsregulatorn.Modulen har tre olika typer av PWM-styrgränssnitt (Open Collector, Open Collector med Pullup, Open Collector med Pullup och begränsning till 12V) som ger samma varvtal.Alternativt kan en fläkts tachosignal användas Motorn slipas med modulen för att övervaka den med en förkopplad feldetektering. Tacho-signalen går direkt igenom internt. Modulen har på ovansidan en manuellt styrbar vridknapp som ändrar styrsignalen till de tre PWM-styrutgångarna från 0 % till 100 % (pulsförhållande). Vänster anslag för knappen är 0 %.

Fast varvtalsinställning för DC- och AC-motorer med en PWM styringångSteglös varvtalsinställning över hela inställningsområdetDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

VarvtalsreglagePWM SN009E i hölje76x36x60mm12 – 48 VDCMax. 0,8 W (utan fläkt)Max. 5,1 A (inkl. max. Fläktström)IP20HastighetsmätarsignalKompatibel med EBM-papst fläktarMontering: Standardbärskena 35 mmVarvtalsinställning av fläktar, pumpar och motorer med en PWM-styringångKombinerad användning med fläktavfallsigenkänning av av företaget. KD elektroniksystem”]},”advisoryInformation”:[{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:null,”linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null}],”greenLabel”:false,”symbolImages”:null,”awardImages”:null,”brand”:{”displayName”:”KD ElektronikgpsrAddress”:”Ahornweg 9gpsrCity”:”ZerbstgpsrCompanyName”:”KD Elektroniksysteme GmbHgpsrCountry”:”GermanygpsrDigitalAddress”:”https://kd-elektroniksysteme.de/gpsrPhoneNumber”:”+49392348480gpsrPostalcode”:”39261id”:”Brand.126442508image”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/KDELEKTRONIKSYSTEMEVL00/image.jpg”},”productShortInformation”:{”title”:”KD Elektronik 151749 Varvtalsregulator 0.8 Wslug”:”kd-elektronik-151749-varvtalsregulator-0-8-w-2901007shortDescription”:”KD Elektronik 151749 Varvtalsregulator 1 starticleGroup”:”0812007articleGroupName”:”AxialfläktregulatormodificationDate”:”2025-08-19 02:41:58mainImage”:{”type”:”Primary ImageassetID”:”002901007PI00imageUrl”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/002901007PI00/image.jpgaltText”:”Elektroniskt styrenhet med anslutningar, reglervred och märkt frontpanel. Huvudsakligen använd för elektriska styrkretsar.”},”featuresShortened”:[”Fast varvtalsinställning för DC- och AC-motorer med en PWM styringångSteglös varvtalsinställning över hela inställningsområdetDirektanslutning av DC-fläktar med upp till 5 A strömförbrukning

Typ av produkt

Varvtalsregulator

Driftspänning

12

Max. effekt

0.8

Kontaktbelastning (max.)

5.1

Tillverkarfärg

Ljusgrå

Vikt

40

Mått.

(L x B x H) 76 x 36 x 60 mm

Bredd

36

Höjd

60

Längd

76
