Beskrivning

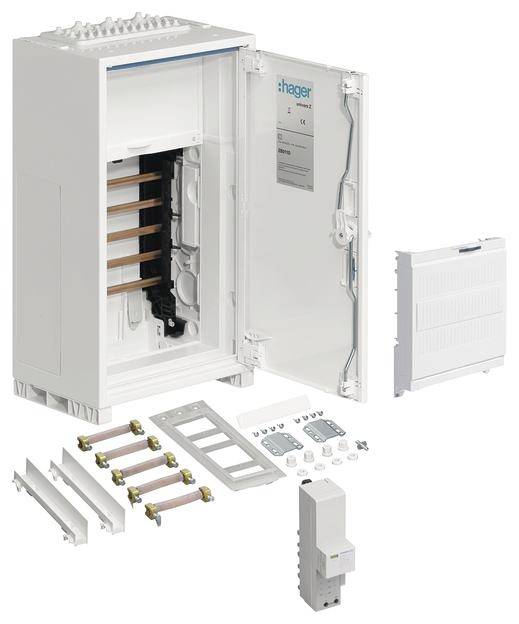

Kopplingsskåp, univers Z, på sidan med SPD och anslutningsmaterial. Mätarskåpslösning skåphölje enligt din VDE 0603/1, måttnorm din 43 870 för utanpåliggande, infälld eller delvis försänkt montering. Består av skåp med dörr av pulverlackerad, monterad, stabilt profilerad 1 mm tjock stålplåt. Innerbeklädnad helt i plast. Ledningsinföring upptill och nedtill genom inbyggda plastflänsplattor. Prägling på baksidan i plastdelen. Samlingsskenförningar som kan öppnas på båda sidorna utan verktyg och som en alternativ samlingsskenanslutning av olika skåp eller i kombination med en kabelanslutningsbox och uppsättning. Förutom genomförandet på NAR finns även öppningar i området för AAR (för höjd 1100 och 1400 mm) och RFZ (för höjd 1100mm). Dörr framåt med inneliggande, justerbara gångjärn, kan antingen ställas in till höger eller vänster med 110° öppningsvinkel. Dörrstängning med drivrutin. Dörrlåset kan bytas ut genom andra stängningar. Skåp bredvid varandra och ovanpå varandra hampa, Skåplstorlek 1- till 5-fäldrig med 72 till 540 platsenheter (PLE). Obs: Huvudledningen är enligt VDE-ar-N 4100:2019-04 att importera från undersidan eller sidan av mätskåpets undre anslutningsutrymme och att ansluta där. Höjd : __ mm (1100 mm eller 1400 mm) bredd: __ mm djup: 205 / 160 mm, RAL-färg: 9010 skyddsklass 44, skyddsklass II nominell ström i samlingsskenesystemet 250 A utförande enligt VDE-ar-N 4100:2019-04 Täljaranläggning för __ räknarplats(e). Enligt de tekniska anslutningsvillkoren (TAB) för den systemansvarige för distributionssystemet __ för: __ elektronisk hushålls räknare (eHZ) eller __ räknare med 3 poäng (3HZ). __ för referensanläggningar med förbrukning i hemmet, högst 63 A (10m²) enligt din 18015-1 ( __ lägenheter, __ Allmänt, __ Reserv, __ värmepump) _ för användning i permanenta bostäder, högst 32 A (10 m²) enligt VDE-ar-N 4100:2019-04 (t.ex. PV till 22 kW) __ för användning i konstant strömområde

Kopplingsskåp, univers Z, på sidan med SPD och anslutningsmaterial. Mätarskåpslösning skåphölje enligt din VDE 0603/1, måttnorm din 43 870 för utanpåliggande, infälld eller delvis försänkt montering. Består av skåp med dörr av pulverlackerad, monterad, stabilt profilerad 1 mm tjock stålplåt. Innerbeklädnad helt i plast. Ledningsinföring upptill och nedtill genom inbyggda plastflänsplattor. Prägling på baksidan i plastdelen. Samlingsskenförningar som kan öppnas på båda sidorna utan verktyg och som en alternativ samlingsskenanslutning av olika skåp eller i kombination med en kabelanslutningsbox och uppsättning. Förutom genomförandet på NAR finns även öppningar i området för AAR (för höjd 1100 och 1400 mm) och RFZ (för höjd 1100mm). Dörr framåt med inneliggande, justerbara gångjärn, kan antingen ställas in till höger eller vänster med 110° öppningsvinkel. Dörrstängning med drivrutin. Dörrlåset kan bytas ut genom andra stängningar. Skåp bredvid varandra och ovanpå varandra hampa, Skåplstorlek 1- till 5-fäldrig med 72 till 540 platsenheter (PLE). Obs: Huvudledningen är enligt VDE-ar-N 4100:2019-04 att importera från undersidan eller sidan av mätskåpets undre anslutningsutrymme och att ansluta där. Höjd : __ mm (1100 mm eller 1400 mm) bredd: __ mm djup: 205 / 160 mm, RAL-färg: 9010 skyddsklass 44, skyddsklass II nominell ström i samlingsskenesystemet 250 A utförande enligt VDE-ar-N 4100:2019-04 Täljaranläggning för __ räknarplats(e). Enligt de tekniska anslutningsvillkoren (TAB) för den systemansvarige för distributionssystemet __ för: __ elektronisk hushålls räknare (eHZ) eller __ räknare med 3 poäng (3HZ). __ för referensanläggningar med förbrukning i hemmet, högst 63 A (10m²) enligt din 18015-1 ( __ lägenheter, __ Allmänt, __ Reserv, __ värmepump) _ för användning i permanenta bostäder, högst 32 A (10 m²) enligt VDE-ar-N 4100:2019-04 (t.ex. PV till 22 kW) __ för användning i konstant strömområde

Typ av produkt

Kopplingsskåp

Bredd

300

Höjd

500

Mått.

(B x H x D) 300 x 500 x 205 mm

Djup

205

Innehåll

1

Antal poler

5

Width

300

Height

500

Depth

205

Connection type

Busbar

Max. cross section incoming cable

35

Number of poles

5

Degree of protection (IP)

IP44

Mounting alongside enclosure

TRUE

Mounting under enclosure

FALSE
