Beskrivning

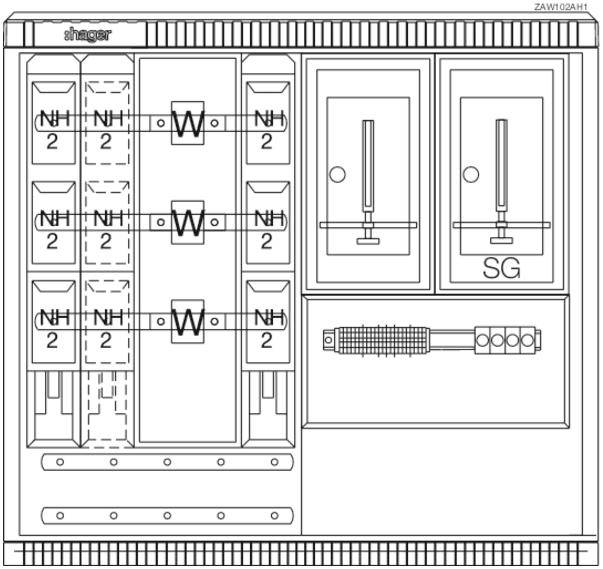

Omvandlare- och mätskåp, universella, upp till 250 A, TN-s nät, HanseWerk/STW.von Schwerin. Bestyckat transformatorskåp enligt din en 61439, kapslingsklass IP 44, av glasfiberförstärkt polyester FS 833.5 enligt din en 14598 med återvunnet material. Omvandlarskåpet är utrustat enligt aktuella tekniska anslutningsvillkor för respektive elförsörjare och täcker de aktuella TAB-kraven. Profilerat hölje i räfflad design. Dörr med öppningsvinkel 180 grader vid fritt och 90 grader för assirade chassin. Dörrar kan hängas av, dörrstopp kan hängas upp på vänster eller höger sida. Stängning med vridspak och trepunkts-baskyleförslutning med 1 eller 2 profilhalvcylindrar. Inbyggd cylinder nedan med likstängande serie. En andra låscylinder (t.ex. från VNB-låsanläggning) kan monteras uppåt efter det att fyrkantigt stängning har avlägsnats. Om ingen andra profilhalvcylinder installeras ska den andra övre öppningen vara utrustad med ett blindlås. Ventilationen sker via labyrinttharautbildade ventilationskanaler och är stocersäker genom att främmande föremål tränger in. Omvandlingsskåp är konstruerade enligt tekniskt direktiv kopplingsskåp utomhus/anslutning av fasta kopplings- och reglerskåp och räknaranslutningskolonner till lågspänningsnätet av den systemansvarige för distributionssystemet. Installationen består av skyddsisolerade räknarfält din 43870 (funktionaliter) för räknare och Tarifkopplingsenhet (TSG). Räknarplatser eller TSG-utrymme är förriktade med en IP54-täckning. Beroende på utförande finns tomma platser som eftermonteringsfält. Obs! Näljaranslutningsskåpet måste monteras ordentligt med en monteringssockel. Ett galler rekommenderas. Samråd med systemansvariga för distributionssystem.

Omvandlare- och mätskåp, universella, upp till 250 A, TN-s nät, HanseWerk/STW.von Schwerin. Bestyckat transformatorskåp enligt din en 61439, kapslingsklass IP 44, av glasfiberförstärkt polyester FS 833.5 enligt din en 14598 med återvunnet material. Omvandlarskåpet är utrustat enligt aktuella tekniska anslutningsvillkor för respektive elförsörjare och täcker de aktuella TAB-kraven. Profilerat hölje i räfflad design. Dörr med öppningsvinkel 180 grader vid fritt och 90 grader för assirade chassin. Dörrar kan hängas av, dörrstopp kan hängas upp på vänster eller höger sida. Stängning med vridspak och trepunkts-baskyleförslutning med 1 eller 2 profilhalvcylindrar. Inbyggd cylinder nedan med likstängande serie. En andra låscylinder (t.ex. från VNB-låsanläggning) kan monteras uppåt efter det att fyrkantigt stängning har avlägsnats. Om ingen andra profilhalvcylinder installeras ska den andra övre öppningen vara utrustad med ett blindlås. Ventilationen sker via labyrinttharautbildade ventilationskanaler och är stocersäker genom att främmande föremål tränger in. Omvandlingsskåp är konstruerade enligt tekniskt direktiv kopplingsskåp utomhus/anslutning av fasta kopplings- och reglerskåp och räknaranslutningskolonner till lågspänningsnätet av den systemansvarige för distributionssystemet. Installationen består av skyddsisolerade räknarfält din 43870 (funktionaliter) för räknare och Tarifkopplingsenhet (TSG). Räknarplatser eller TSG-utrymme är förriktade med en IP54-täckning. Beroende på utförande finns tomma platser som eftermonteringsfält. Obs! Näljaranslutningsskåpet måste monteras ordentligt med en monteringssockel. Ett galler rekommenderas. Samråd med systemansvariga för distributionssystem.

Typ av produkt

Omvandlar- och mätskåp

Monteringssätt

Utanpåliggande

Bredd

1110

Höjd

1005

Mått.

(B x H x D) 1110 x 1005 x 315 mm

Djup

315

Innehåll

1
