Beskrivning

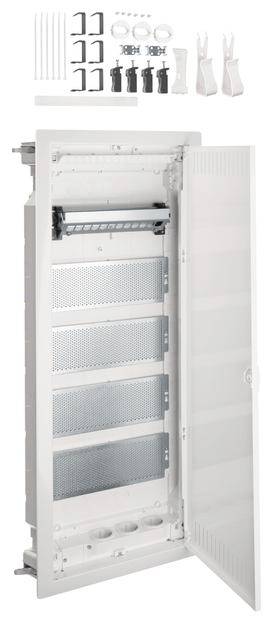

Multimedia, volta, HWV, 5-radig, med slitsad stålplåtsdörr. Installationsminifördelare hålvägg i plast, enligt din VDE 61439-3, lämplig för användning i bostäder enligt din 18015 och för montering av skyddsisolerade VDI-komponenter. Kapslingsklass IP30, skyddsklass II skyddsisolerad. Består av: Plast-väggventil med standardutrustning. Ledningsavgång, utbrytbar kabelgenomföring med snäppfäste och integrerat vattenpass. Ihålig väggmontering med snabbfixeringsspak – även monterbar på sidan eller upptill/nedtill. Vridbar bländram med ventilationsdörr i stålplåt, pulverlackerad och inbränd, med 15 mm borstutjämning. Ventilationsdörr, på framsidan nedsänkt med infällda handledbara gångjärn. Dörrlåset med greppfördjupning på framsidan och automatiskt tillbakafällt handtag, dörrstopp höger eller vänster utan bländningsdemontering. Övre anslutningsutrymme: Patchpanel och din-skena isolerad för montering av olika kommunikationsmoduler, för den erforderliga funktionspotentialutjämningen enligt din en 50310 (VDE 0800-2-310) finns på patchpanel 2 skruvfästen. Märkningsalternativ med medföljande märkningsremsor för portmärkning. Förmonterade perforerade monteringsplattor av förzinkad stålplåt med 3,2 mm hål är inbyggda. En universalhållarbygel kan hängas direkt på en hålplåt för skruvlös fastsättning av VDI-komponenter. I det nedre anslutningsutrymmet är ett 3-faldigt jordat uttag (90° vridbart) monterat. Uttagen är utrustade med ett skyddat kontaktskydd för att uppfylla skyddsklass II. Obs: En överspänningsskyddsmodul typ 3 kan anslutas direkt (medföljer ej).

Multimedia, volta, HWV, 5-radig, med slitsad stålplåtsdörr. Installationsminifördelare hålvägg i plast, enligt din VDE 61439-3, lämplig för användning i bostäder enligt din 18015 och för montering av skyddsisolerade VDI-komponenter. Kapslingsklass IP30, skyddsklass II skyddsisolerad. Består av: Plast-väggventil med standardutrustning. Ledningsavgång, utbrytbar kabelgenomföring med snäppfäste och integrerat vattenpass. Ihålig väggmontering med snabbfixeringsspak – även monterbar på sidan eller upptill/nedtill. Vridbar bländram med ventilationsdörr i stålplåt, pulverlackerad och inbränd, med 15 mm borstutjämning. Ventilationsdörr, på framsidan nedsänkt med infällda handledbara gångjärn. Dörrlåset med greppfördjupning på framsidan och automatiskt tillbakafällt handtag, dörrstopp höger eller vänster utan bländningsdemontering. Övre anslutningsutrymme: Patchpanel och din-skena isolerad för montering av olika kommunikationsmoduler, för den erforderliga funktionspotentialutjämningen enligt din en 50310 (VDE 0800-2-310) finns på patchpanel 2 skruvfästen. Märkningsalternativ med medföljande märkningsremsor för portmärkning. Förmonterade perforerade monteringsplattor av förzinkad stålplåt med 3,2 mm hål är inbyggda. En universalhållarbygel kan hängas direkt på en hålplåt för skruvlös fastsättning av VDI-komponenter. I det nedre anslutningsutrymmet är ett 3-faldigt jordat uttag (90° vridbart) monterat. Uttagen är utrustade med ett skyddat kontaktskydd för att uppfylla skyddsklass II. Obs: En överspänningsskyddsmodul typ 3 kan anslutas direkt (medföljer ej).

Typ av produkt

Multimedia-fördelare

Antal serier

5

Monteringssätt

Infälld hålvägg

Tillverkarfärg

Renvit (RAL 9010)

Bredd

348

Höjd

880.5

Mått.

(B x H x D) 348 x 880.5 x 98 mm

Djup

98

Innehåll

1

Vikt

0

Mounting method

Hollow wall

Colour

White

Width

348

Height

880.5

Depth

98

RAL-number

9010

With mounting plate

TRUE

Built-in depth

89

Number of rows

5

DIN-rail

TRUE

Housing material

Other

Width in number of modular spacings

12

Degree of protection (IP)

IP30
