Beskrivning

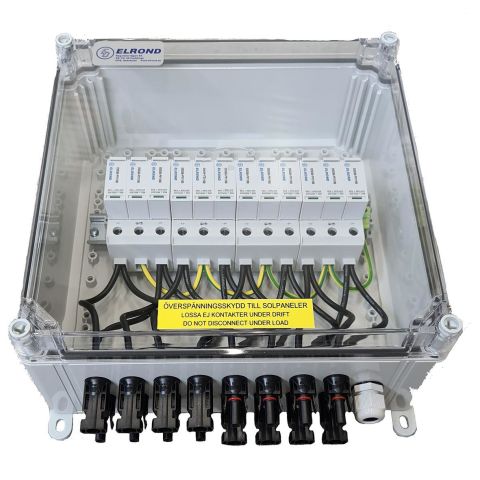

Elrond ÅSKPKT SOL 5 är ett paket med solcellsskydd, plastkapsling inkl. överspänningsskydd för max 1100VDC med MC4 anslutningar, för 4 strängar. Elrond ÅSKPKT SOL 5 är ett paket med solcellsskydd, plastkapsling inkl. överspänningsskydd för max 1100VDC med MC4 anslutningar, för 4 strängar. Kompletta kapslingar med solcellsskydd från Elrond Färdig låda med mellanskydd för solcellsanläggningar. För spänning upp till 1100VDC. Komplett med kapsling, överspänningsskydd, MC4 anslutningar och kablage mellan skydd och MC4 kontakterna. Kablarna är dubbelisolerade för 1.5kV. Överspänningsskydden är av Elronds nya serie som uppfyller alla de senaste gällande IEC- och EN-standarderna bl a EN505039-11. Versioner med plastkapsling är självslocknande och för flera olika antal strängar. UV beständig kapsling. Uppfyller Svensk solenergis nya riktlinjer (2023) om kontaktdon. Vi bifogar motsvarande kontaktdon (hona/hane) med åskpaketen för att varje anslutning ska kunna ske med samma fabrikat.
| Tekniska data | |
| Antal ledare (utan jordning) | 8 |
|---|---|
| Bredd | 300 mm |
| DIN-storlek | Övrigt |
| Djup | 135 mm |
| Höjd | 300 mm |
| Inbyggd reservsäkring | Nej |
| Kapslingsklass (IP) | IP54 |
| Kortslutningskapacitet (Isccr) | 11 kA |
| Max. kontinuerlig spänning DC | 1100 V |
| Max. ledardiameter flexibel (fintrådig) | 6 mm² |
| Max. ledardiameter styv (solid, strängad) | 6 mm² |
| Max. PV-spänning | 1100 V |
| Max. urladdningsström (8/20) | 40 kA |
| Med fjärrkontakt | Ja |
| Monteringsmetod | Övrigt |
| Märkspänning DC | 1100 V |
| Nominell urladdningsstötström (8/20) | 20 kA |
| Signalering vid enheten | Optisk |
| Spänningsskyddsnivå | 3.8 kV |
| Systemkonfiguration DC | Ja |
| Testklass typ 2 | Ja |
