Beskrivning

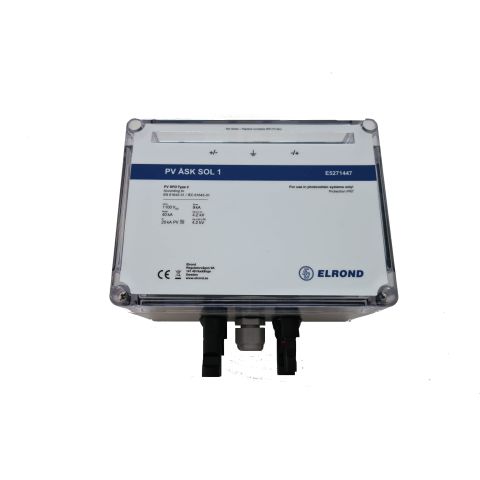

Elrond PV ÅSK SOL 1 är ett paket med solcellsskydd, plastkapsling inkl. överspänningsskydd för max 1100VDC med MC4 anslutningar, för 1 sträng. Elrond PV ÅSK SOL 1 är ett paket med solcellsskydd, plastkapsling inkl. överspänningsskydd för max 1100VDC med MC4 anslutningar, för 1 sträng. Med mått på 160x120x91 mm. Kompakt kapsling med solcellsskydd Elrond presenterar en färdig låda med mellanskydd för solcellsanläggningar. För spänning upp till 1100VDC. Komplett med kapsling, överspänningsskydd, MC4 anslutningar och kablage mellan skydd och MC4 kontakterna. Kablarna är dubbelisolerade för 1.5kV. Uppfyller alla de senaste gällande IEC- och EN-standarderna bl a EN 505039-11 och EN 61643-31:2019. Dessa lådorna är anpassade för svensk installation och har separata in- och utgångar med MC4. Inga T-kopplingar behövs. För 1 sträng. UV beständig kapsling.
| Tekniska data | |
| Antal ledare (utan jordning) | 5 |
|---|---|
| Inbyggd reservsäkring | Nej |
| Integrerat kortslutningsskydd | Ja |
| Kapslingsklass (IP) | IP67 |
| Kortslutningskapacitet (Isccr) | 9 kA |
| Max. kontinuerlig spänning DC | 1100 V |
| Max. ledardiameter flexibel (fintrådig) | 16 mm² |
| Max. ledardiameter styv (solid, strängad) | 16 mm² |
| Max. PV-spänning | 1100 V |
| Max. urladdningsström (8/20) | 40 kA |
| Med fjärrkontakt | Nej |
| Monteringsmetod | Övrigt |
| Märkspänning DC | 1100 V |
| Nominell urladdningsstötström (8/20) | 20 kA |
| Signalering vid enheten | Optisk |
| Spänningsskyddsnivå | 4.2 kV |
| Systemkonfiguration DC | Ja |
| Systemkonfiguration övriga | Ja |
| Testklass typ 2 | Ja |
